مكان المنشأ:
الصين
اسم العلامة التجارية:
ZT-TEK
إصدار الشهادات:
CE
رقم الموديل:
72174204-200Ah
اتصل بنا

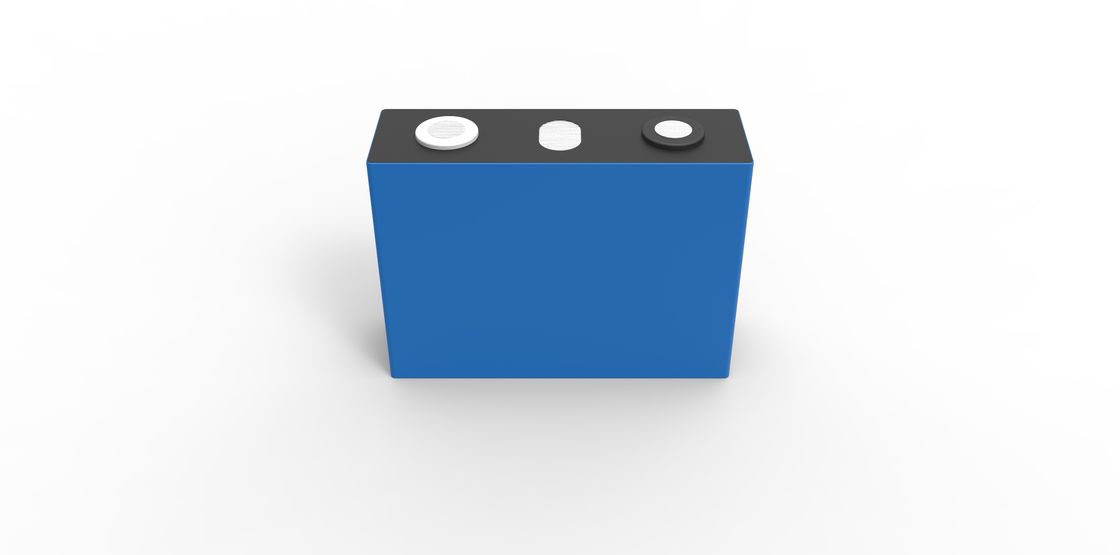

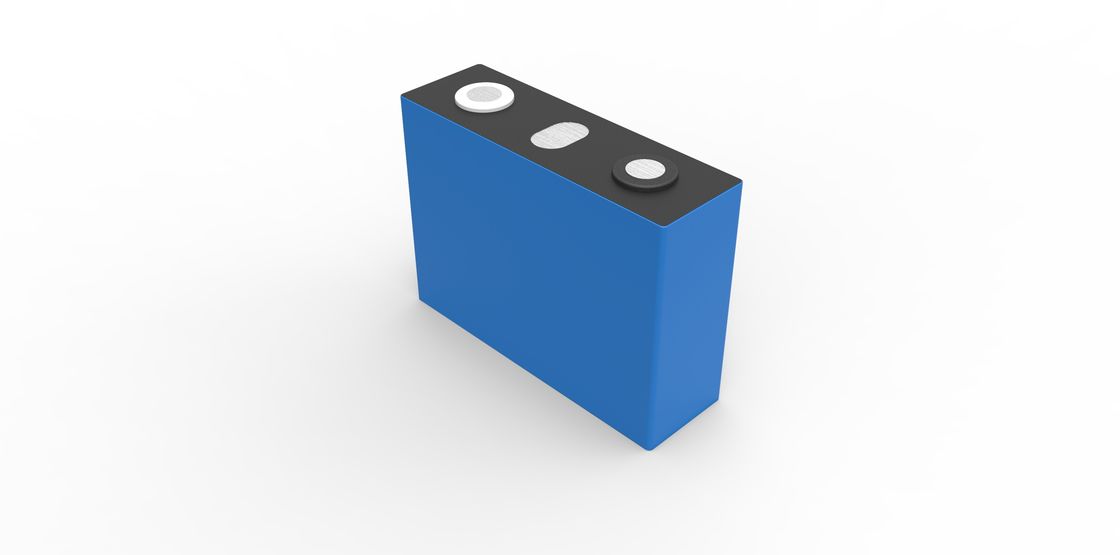

بطارية أيون الصوديوم الخلية 3V 200Ah النوع المنظر
مناسبة للمناطق الباردة للغاية
3.1 السعة الاسمية: 200Ah تفريغ 0.2C
3.2 الجهد الاسمي: 3 فولت 0.2 درجة مئوية
3.3 مقاومة التيار المتردد: ≤0.28mΩ 30%SOC
3.4 تيار الشحن القياسي: 100A 0.5C
3.5 الحد الأقصى لتيار الشحن الثابت:160A 0.8C
3.6 حد فولتاج الشحن: 3.9 فولت
3.7 الحد الأقصى لتيار التفريغ الثابت:200A 1.0C
3.8 ماكس. زائد التيار التفريغ:300A 1.5C-10s
3.9 فولتاج القطع:2.0 فولت
3.10 درجة حرارة تشغيل الشحن: -20~55°C
3.11 درجة حرارة تشغيل التفريغ: -30~55°C
3.12 وزن الخلية: 5 كجم ± 0.25 كجم
3.13 التفريغ الذاتي: ≤3%/شهر 25±2°C، 30%SOC،
العد بعد 3 أشهر من 30% SOC الخلية الطازجة
معايير أداء الخلايا
التفتيش البصري
يجب ألا يكون هناك عيب في المظهر مثل البقع والشقوق والتسرب وما إلى ذلك.
ظروف الاختبار البيئية القياسية
ما لم ينص على خلاف ذلك، يتم إجراء جميع الاختبارات الواردة في مواصفات المنتج هذه في الظروف التالية:
درجة الحرارة: 25 ± 2 °C
الرطوبة النسبية: 65 ± 20%
الرسوم القياسية
في ظل ظروف الاختبار القياسية، شحن الخلية بالتيار الثابت عند 0.5C إلى 4.0V ثم بالجهد الثابت عند 4.0V حتى ينخفض تيار الشحن إلى 0.05C.
الخصائص الكهربائية
| البنود | طريقة الاختبار والظروف | المعايير |
| الحد الأدنى للقدرة 0.2C |
شحن الخلية في حالة الاختبار القياسية تفريغ الخلية إلى 2.0V مع 0.2C التيار، ثم الحصول القدرة |
≥200Ah |
| العائق الأولي | المقاومة الداخلية المقاسة عند 1 كيلو هرتز عند 30٪ SOC. | ≤0.28mΩ |
| فولتاج الخلية | منذ الشحن | 2.950 ~ 3000 فولت |
| عمر الدورة (25 ± 2 درجة مئوية) | حالة الاختبار: الشحنة:0.5C إلى 4.0V، CV إلى 0.05C الإفراج:1.0C إلى 2.0V عندما تنخفض القدرة إلى 80% من الدورة الأولى القدرة، أوقف الاختبار. |
≥ 4000 |
| درجة حرارة H/L الإفراج |
شحن كامل للخلية من خلال حالة الشحن القياسية، تحريك في غرفة -20 ± 2 درجة مئوية لمدة 8 ساعات، ثم تفريغ الخلية عند 0.5C إلى 1.5V شحن الكامل للخلية من خلال حالة الشحن القياسية، وتحريك في غرفة 55 ± 2 °C لمدة 5 ساعة، ثم تفريغ الخلية عند 0.5C إلى 2.0V. |
السعة المتبقية ≥85% السعة الأولية السعة المتبقية ≥95% السعة الأولية |
| RT أداء التخزين | يجب أن تكون القدرة عند تفريغ 0.5C (القدرة المتبقية) يتم قياسها بعد الشحن القياسي ثم التخزين في 25±2 درجة مئوية لمدة 30 يوماً بعد الاختبار المذكور أعلاه، تدور الخلية مع 0.5C/0.5C لمدة 3 مرات، حدد السعة القصوى كقدرة الاسترداد. |
السعة المتبقية ≥ 95% قدرة الاسترداد ≥98% |
| تخزين HT الأداء |
يجب أن تكون القدرة عند تفريغ 0.5C (القدرة المتبقية) يتم قياسها بعد الشحن القياسي ثم التخزين في 55±2 درجة مئوية لمدة 7 أيام بعد الاختبار المذكور أعلاه، تدور الخلية مع 0.5C/0.5C لمدة 3 مرات، حدد السعة القصوى كقدرة الاسترداد |
السعة المتبقية ≥
|
السلامة والموثوقية
| البنود | طريقة الاختبار والظروف | المعايير |
| الإفراط في التفريغ | شحن كامل للخلية عن طريق طريقة الشحن القياسية، تفريغ الخلية لمدة 90 دقيقة باستخدام درجة حرارة 1.0C ، ثم مراقبة لمدة ساعة واحدة تحت درجة حرارة بيئة الاختبار. |
لا حريق، لا انفجار |
| الرسوم الزائدة | شحن كامل للخلية عن طريق طريقة الشحن القياسية، شحن الخلية إلى 4.4 فولت باستخدام 0.5C، ثم مراقبة لمدة 1 ساعة تحت درجة حرارة بيئة الاختبار |
لا حريق، لا انفجار |
| قصيرة خارجية | شحن كامل للخلية عن طريق طريقة الشحن القياسية، ربط علامات التبويب الإيجابية والسلبية مع حمولة أقل أكثر من 5mΩ لمدة 10 دقيقة، ثم رصد لمدة 1 ساعة تحت الاختبار درجة حرارة البيئة |
لا حريق، لا انفجار |
| التدفئة | شحن كامل للخلية عن طريق طريقة الشحن القياسية، تحريك الخلية إلى غرفة درجة الحرارة، واستخدام بعد طريقة ارتفاع درجة الحرارة للخلية التدفئة: ارتفاع إلى 130±2 °C بمعدل 5°C/min من درجة حرارة الغرفة، ابق في درجة 130 درجة مئوية لمدة 30 دقيقة، توقف عن التسخين، ثم راقب 1 ساعة تحت درجة حرارة بيئة الاختبار. |
لا حريق، لا انفجار |
| دورة الحرارة | شحن كامل للخلية عن طريق طريقة الشحن القياسية، تحريك الخلية إلى غرفة درجة الحرارة، واستخدام بعد طريقة ضبط درجة حرارة الغرفة، دورة ل 5 مرات، ثم مراقبة لمدة 1 ساعة في بيئة الاختبار درجة الحرارة |
لا حريق، لا انفجار |
| سحق | شحن كامل الخلية عن طريق طريقة شحن قياسية، واستخدام نصف أسطوانة مع Φ75mm للضغط على الخلية ((الاتجاه العمودي) وسرعة التحرك أقل أكثر من 2mm/s. عندما ينخفض فولتاج الخلية إلى 0V أو يصل التشوه إلى 15٪ أو يصل قوة الطحن إلى 2.67KN، توقف ثم استمر لمدة 10 دقائق، ولاحظ لمدة 1 ساعة تحت درجة حرارة بيئة الاختبار |
لا حريق، لا انفجار |
